Сфера - защита зданий и сооружений

СКОиП БПЛА «Сфера-МБ» предназначен для обнаружения и подавления БПЛА путем постановки помех на частотах каналов управления, передачи видео и цифровых данных, а также ГНСС (с каналами управления в диапазонах 300-400, 400-500, 500-600, 600-700, 700-833, 833-967, 967-1100, 1100-1300, 1300-1500, 1500-1700, 1700-1950, 1950-2200, 2200-2467, 2467-2734, 2734-3000, 3200-3500, 4900-5225, 5225-5550, 5550-5875, 5875-6200 МГц).

Принцип действия СКОиП БПЛА «Сфера-МБ» заключается в непрерывном радиомониторинге пространства и избирательном поиске радиосигналов от БПЛА различного типа (пассивный режим работы). В случае обнаружения радиосигнала от БПЛА на автоматизированном рабочем месте (АРМ) срабатывает тревога в виде графического и звукового сигналов в интерфейсе программного обеспечения (ПО).

В случае предустановленного автоматического режима подавления в ПО, СКОиП БПЛА «Сфера-МБ» автоматически переходит в активный режим работы и формирует мощные широкополосные радиосигналы помехи в частотных диапазонах каналов управления БПЛА, что приводит к нарушению связи БПЛА с оператором.

В случае предустановленного полуавтоматического режима решение о включении активного режима работы (подавления) при сработавшем сигнале тревоги остается за оператором.

Ручное включение режима подавления осуществляется посредством графического интерфейса ПО на АРМ.

В состав изделия входят: станция обнаружения и противодействия БПЛА (количество определяется договором поставки), станция противодействия БПЛА (опционально), терминал дистанционный (АРМ), программное обеспечение (ПО), эксплуатационная документация.

• Модульная система, позволяющая наращивать и размещать необходимые частотные диапазоны.

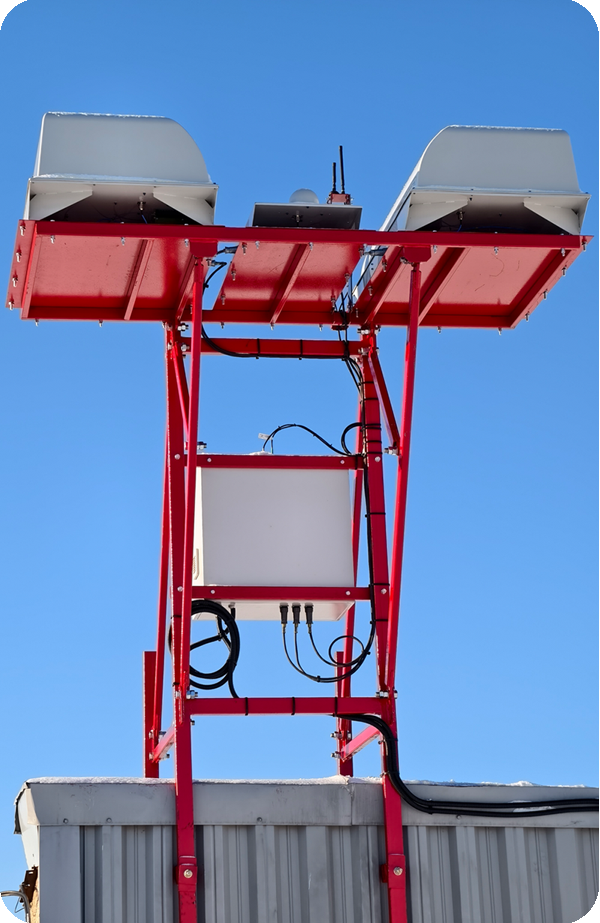

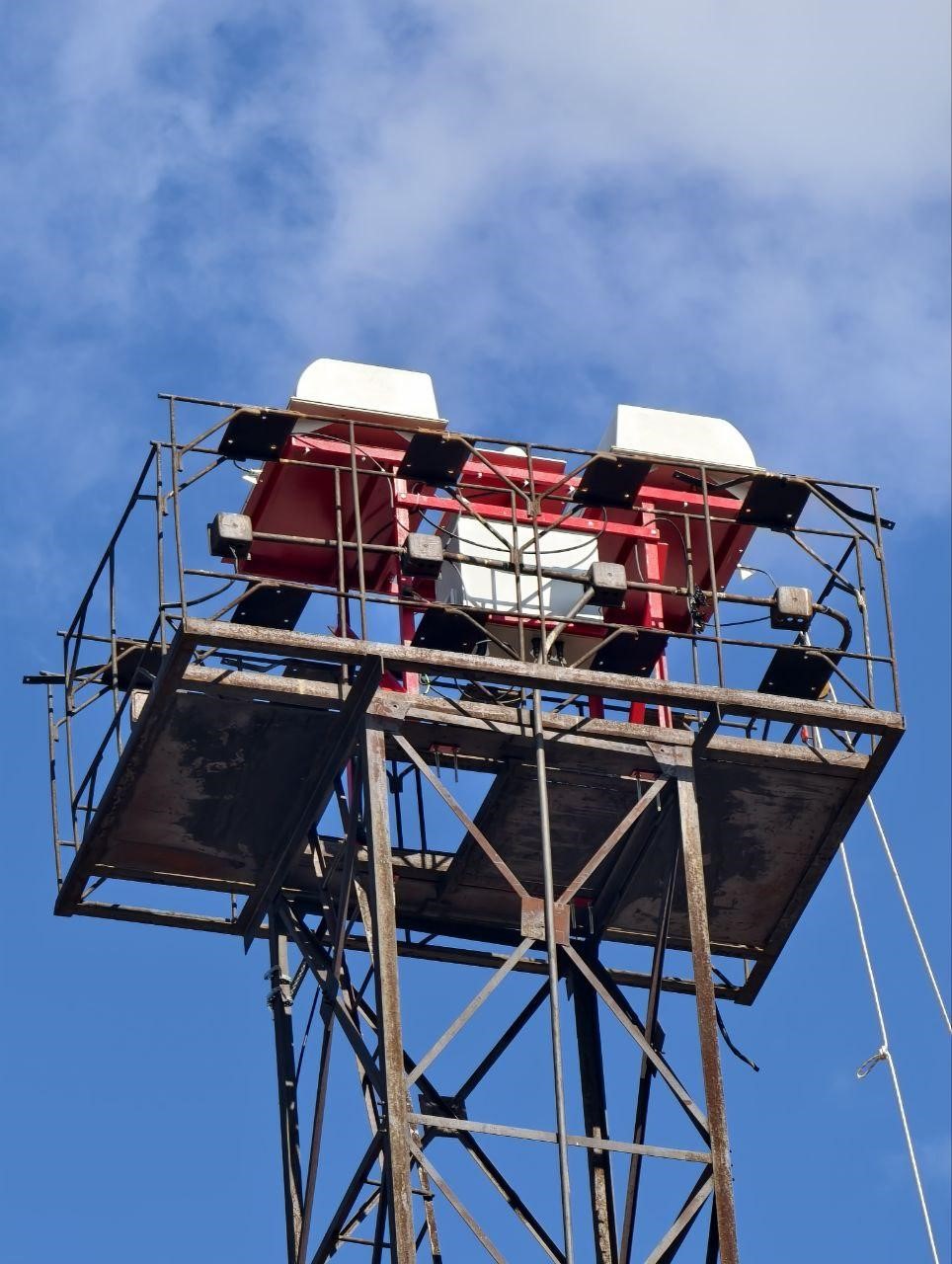

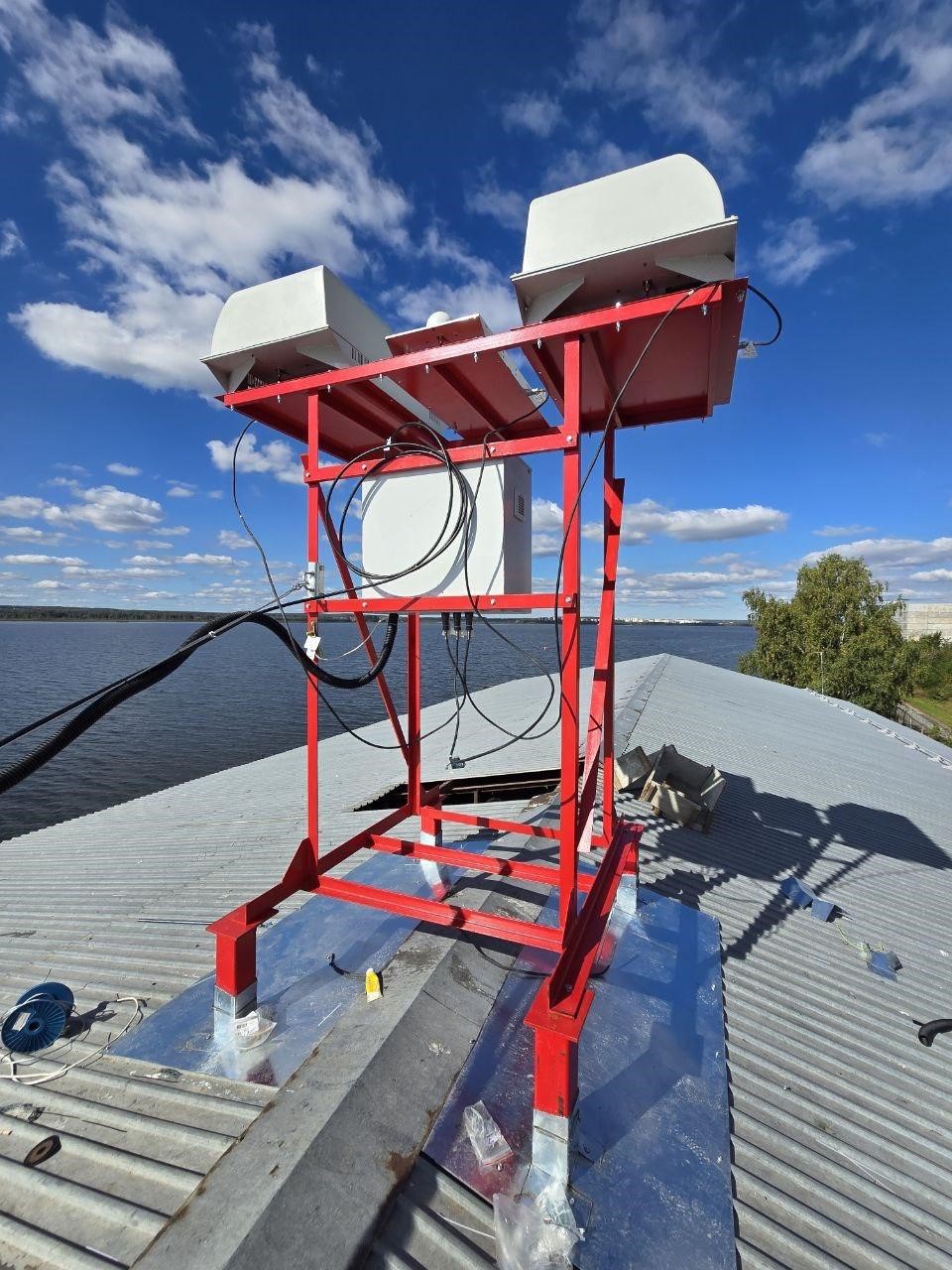

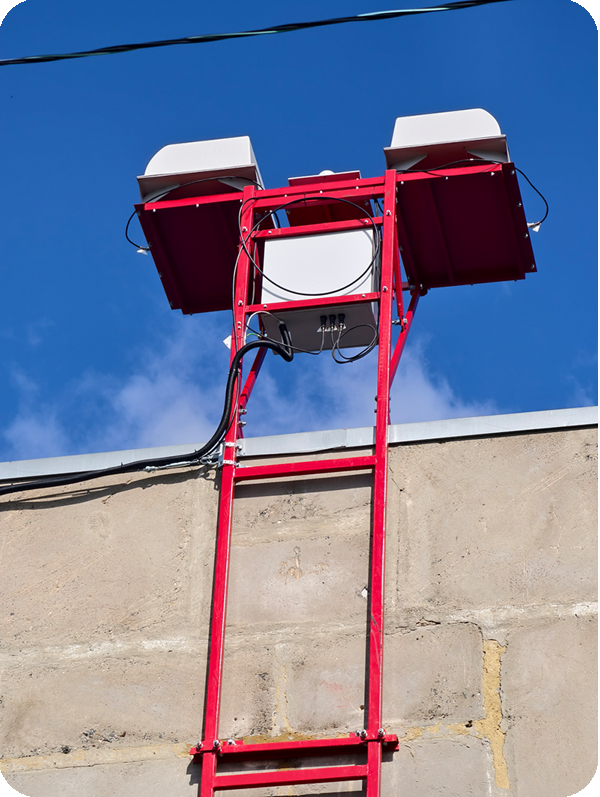

• Установка на различные конструкции: крыши, мачты и т.д.
• Возможность управлять несколькими станциями одновременно на одном автоматизированном рабочем месте (АРМ), вне зависимости от периметра объекта.
• Возможность выбора цвета изделия по требованиям заказчика: основной цвет изделия – светло серый (RAL 7035), также возможно исполнение в белом цвете (RAL 9003);
• Комплекс «Сфера-МБ» включен в каталог средств обнаружения и противодействия беспилотным летательным аппаратам, рекомендованных коллегией ВПК.
• Решение ГКРЧ о выделении полос радиочастот № 25-83-07.1, пункт 1.16 от 25.12.2025 г. для разработки, производства и применения комплекса противодействия БПЛА «Сфера-МБ»;
• Антенны комплекса разработаны и запатентованы специалистами АО «ЧРЗ «Полет».

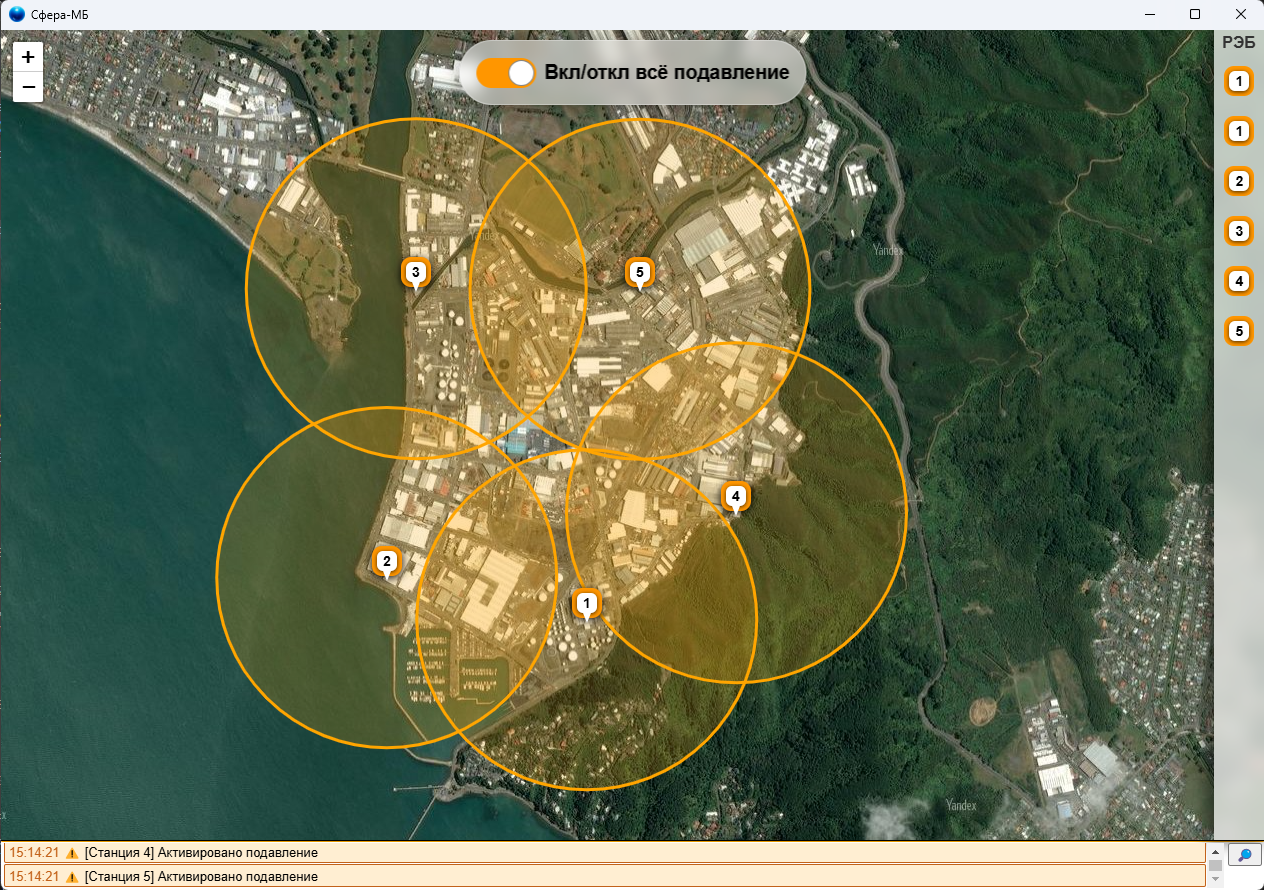

Удобное и простое в освоении ПО, установленное на АРМ, отображает на карте объекта станции обнаружения и противодействия, их текущий статус и позволяет управлять включением РЭБ как в полуавтоматическом режиме (решение принимает оператор), так и в автоматизированном режиме без участия оператора (при соответствующих предустановках).

В ПО предусмотрены гибкие настройки станций: время задержки тревоги, время работы режима подавления (в автоматическом режиме). Также в ПО реализован журнал событий с автоматической архивацией.

В точках размещения станций обнаружения и противодействия БПЛА рекомендуется располагать антенные устройства таким образом, чтобы минимизировать экранирование и затухание ВЧ-излучения от расположенных рядом местных объектов.

Станция обнаружения и противодействия БПЛА должна быть соединена с АРМ в одну локальную сеть. На физическом уровне возможны два вида подключения: медная витая пара или волоконно-оптическая линия связи.

Управление комплексом осуществляется дистанционно посредством АРМ. В зависимости от желания заказчика комплекс может работать как в полностью автоматическом, так и в ручном режиме при участии оператора.

Ежеквартальное (раз в 3 месяца) техническое обслуживание (ТО-1) СКОиП БПЛА содержит работы по проверке основных тактико-технических характеристик, по поддержанию чистоты и порядка и другие профилактические работы с целью выявления и устранения недостатков и неисправностей (в том числе, возможных механических повреждений).

• 2 полномасштабные производственные площадки;
• региональный испытательный центр, аттестованный согласно требований РД 319.02.03-99;
• безэховая камера со сканером ближнего поля (в диапазоне частот до 18 ГГц);
• техническая приемка - отдел технического контроля (ОТК);
• возможна техническая приемка ВП МО РФ;
• действует система менеджмента качества.
